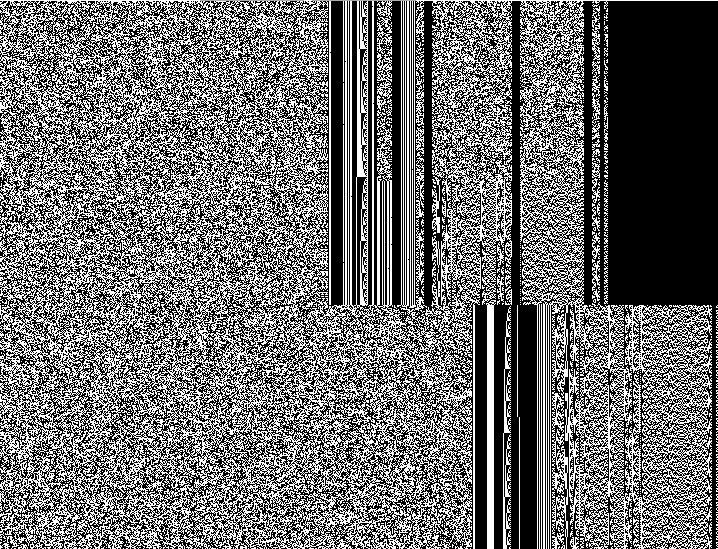

芯片ID:453c98b3766b 页大小为:18336,双号块页结构为:1126x16,单号块页结构:1140x16. ![](data/attachment/portal/202310/07/135033yg5tw53qa8ffwquf.png)

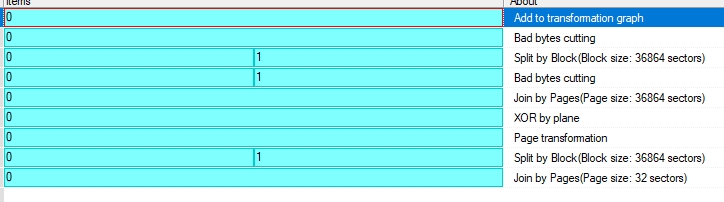

下图为数据提取流过程图: ![](data/attachment/portal/202310/07/135045fbzjjznawljxbxvc.png)

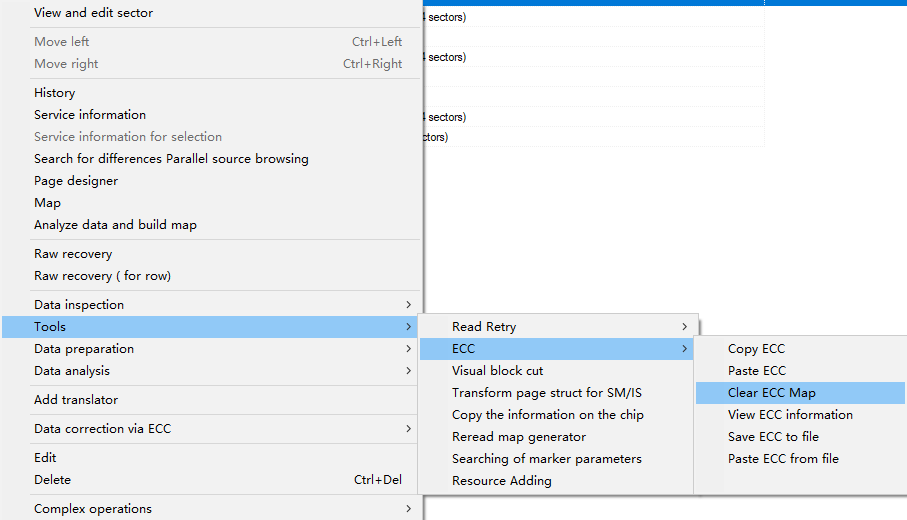

Bad bytes cuting:处理芯片内部的坏字节。 split by block(Block size:36864 sectors):按块大小分离,目的是分开修正ECC。 先修正0的ECC,修完检测修正效果,之后通过下图清楚ECC: ![](data/attachment/portal/202310/07/134432kwjww5xrrj26w12x.png)
之后在检测1的ECC,修正ECC. 接下来的Bad bytes cuting的目的是把1140剪切正1126的结构。 Join by Pages(Page size:36864 sectors)的目的还原DUMP。 XOR by plane,是这种结构的XOR文件通常是两个,双块和单块采用不同的XOR文件。 下面就是常规操作了。
|
